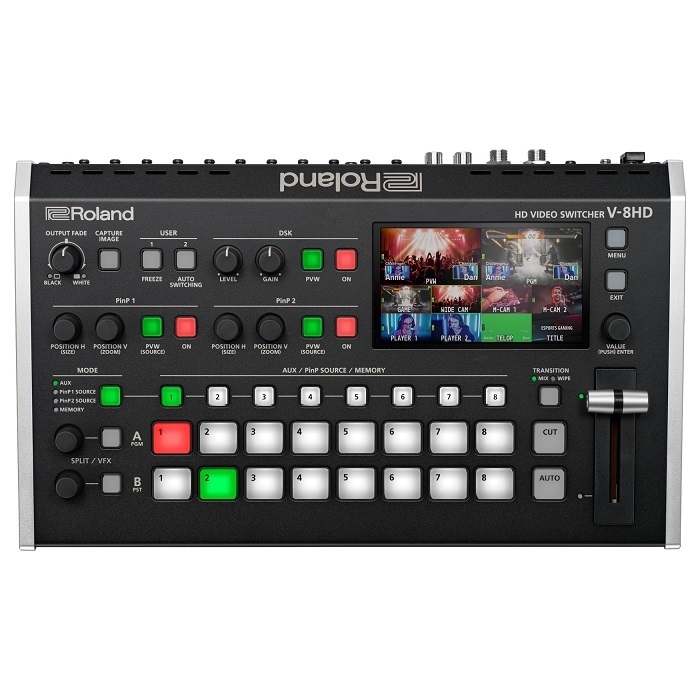

Обзор ROLAND V-8 HD

Универсальный портативный надежный видеокоммутатор Roland V-8HD располагает множеством функций, обеспечивающих творческое освещение проводимых живьем мероприятий. Это устройство формата "все в одном", позволяющее отказаться от проблем, связанных с настройкой компьютеров и зависанием программного обеспечения. А поддержка протокола HDMI и профессионального инструментария призваны повысить эффективность производства продукции и снизить нагрузку на оператора.

Полнофункциональная поддержка HDMI
Процессор, поддерживающий работу с пятислойными эффектами и замещением
Встроенный многоэкранный монитор для предварительного просмотра
Выход Aux для вывода отличного от программного видеосигнала
Переключение видеo в автоматическом режиме
18-канальный цифровой аудиомикшер с эффектами
Бесплатное управляющее программное обеспечение для iPad
Высокие мобильность и эффективность, легкий вес
Снижение капитальных затрат

Характеристики:

ВИДЕО
Обработка видео4: 2: 2 (Y / Pb / Pr), 8-битные входные разъемы INPUT 1--6: HDMI тип A x 6
* HDCP поддерживается

ВХОД 7--8:
HDMI тип A x 2
* HDCP поддерживается
* Мультиформатные разъемы с поддержкой выходаOUTPUT 1--3: HDMI тип A x 3
* HDCP Поддерживаемые Поддерживаемые Форматы Видеовхода INPUT 1-6
720 / 59,94p * 1, * 3
720 / 50p * 1, * 4
1080 / 59,94i, 1080 / 59,94p, 1080 / 60p, 1080 / 29,97p, 1080 / 30p * 2, * 3
1080 / 50i, 1080 / 50p, 1080 / 25p * 2, * 4
1080 / 23,98p, 1080 / 24p * 2
* Входной чересстрочный видеосигнал преобразуется в прогрессивный видеосигнал путем внутренней обработки.
* 1 СИСТЕМНЫЙ ФОРМАТ = 720p
* 2 СИСТЕМНЫЙ ФОРМАТ = 1080i или 1080p
* 3 РАМКА = 59,94 Гц
* 4 частота кадров = 50 Гц

ВХОД 7-8
480 / 59,94i, 480 / 59,94p, 720 / 59,94p, 1080 / 59,94i, 1080 / 59,94p, 1080 / 60p, 1080 / 29,97p, 1080 / 30p * 1
576 / 50i, 576 / 50p, 720 / 50p, 1080 / 50i, 1080 / 50p, 1080 / 25p * 2
1080 / 23,98p, 1080 / 24p
VGA (640 ? 480/60 Гц), SVGA (800 ? 600/60 Гц), XGA (1024 ? 768/60 Гц)
WXGA (1280 ? 800/60 Гц), SXGA (1280 ? 1024/60 Гц)
FWXGA (1366 ? 768/60 Гц), SXGA + (1400 ? 1050/60 Гц)
UXGA (1600 ? 1200/60 Гц), WUXGA (1920 ? 1200/60 Гц)
* Частота обновления является максимальным значением каждого разрешения.
* Соответствует CEA-861-E, VESA DMT версии 1.0, редакция 11.
* 1920 x 1200/60 Гц: уменьшенное гашение
* Входной чересстрочный видеосигнал преобразуется в прогрессивный видеосигнал путем внутренней обработки.
* 1 частота кадров = 59,94 Гц
* 2 FRAME RATE = 50 Гц. До сих пор файл ImageBitmap (.bmp) Максимум 1920 x 1080 пикселей, 24-битный цвет, без сжатия.
Файл PNG (.png) Максимум 1920 x 1080 пикселей, 24-битный цвет
* Может быть сохранено до 8 файлов во внутренней памяти.
* Альфа-канал PNG не поддерживается. Поддерживаемые форматы вывода видеоOUTPUT 1-2:
720 / 59,94p * 1, * 4
720 / 50p * 1, * 5
1080 / 59,94i * 2, * 4
1080 / 50i * 2, * 5
1080 / 59,94p * 3, * 4
1080 / 50p * 3, * 5
* 1 СИСТЕМНЫЙ ФОРМАТ = 720p
* 2 СИСТЕМНЫЙ ФОРМАТ = 1080i
* 3 СИСТЕМНЫЙ ФОРМАТ = 1080p
* 4 частота кадров = 59,94 Гц
* 5 частота кадров = 50 Гц

ВЫХОД 3:
1080 / 59,94p * 1
1080 / 50p * 2
* 1 частота кадров = 59,94 Гц
* 2 FRAME RATE = 50 HzВидеоэффектыПереход: CUT, MIX (РАЗРЕШЕНИЕ / FAM / NAM), WIPE (8 типов)
Состав: PinP x 2 (КВАДРАТНЫЙ, КРУГЛЫЙ, АЛМАЗНЫЙ), SPLIT (2 типа), Keyer x 2 (Клавиша яркости, Хроматический ключ), DSK (Клавиша яркости, Хроматический ключ)
Другие: Отразить по горизонтали, Отразить по вертикали, Захват неподвижных изображений, Воспроизведение неподвижных изображений, Затухание на выходе (Аудио, Видео: БЕЛЫЙ или ЧЕРНЫЙ), Вывод тестового шаблонаAUDIOAudio ProcessingSampling rate: 24 бит / 48 кГцАудиоформаты Linear PCM, 24 бита / 48 кГц, 2chAudio EffectsDelay , Фильтр верхних частот, Компрессор, Шумовой затвор, Эквалайзер, Многополосный компрессор, Ограничитель, Выход тестового сигналаКОНКТОРЫВходные разъемы INPUT 1--8: HDMI Тип A x 8
AUDIO IN: RCA, фоно-тип, выходные разъемы, OUTPUT 1--3: HDMI, тип A x 3
AUDIO OUT: RCA фоно
ТЕЛЕФОНЫ: стерео миниатюрный типДругие разъемы USB MEMORY: USB A тип (для USB-накопителя)
УДАЛЕНО: USB B Type (для дистанционного управления с iPad)
CTL / EXP: 1/4-дюймовый тип телефона TRSДругие функцииPreset Memory (8 типов)
Функция блокировки панели
ЭДИД Эмулятор
Автоматическое переключение
Автоматическое обнаружение входного сигналаВХОДНЫЕ / ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ ВХОДА Уровень входного сигналаАУДИОВХОД: -10 дБн (максимум: +8 дБн) Импеданс входного сигналаAUDIO IN: 38 кОм Выходной уровеньAUDIO OUT: -10 дБн (максимум: +8 дБн)
ТЕЛЕФОНЫ: 92 мВт + 92 мВт (32 Ом) Выходной импеданс AUDIO OUT: 1 кОм
ТЕЛЕФОНЫ: 10 ОмДисплей4,3 дюйма TFT Цветной ЖК-дисплей: 480 x 272 точек
Питание Адаптер ACТок питания3,3 AP Потребляемая мощность39,6 Вт Габариты 317 (Ш) х 193 (Д) х 70 (В) мм
Вес2,0 кг
* Без адаптера переменного тока.
Рабочая температура от + 0 до +40 градусов по Цельсию
От +32 до +104 градусов по Фаренгейту
В комплекте
Руководство, сетевой адаптер
шнур питания

* 0 дБн = 0,775 Vrms
