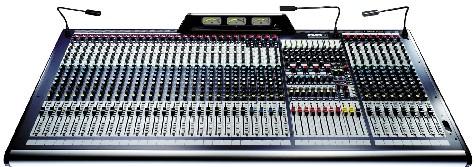

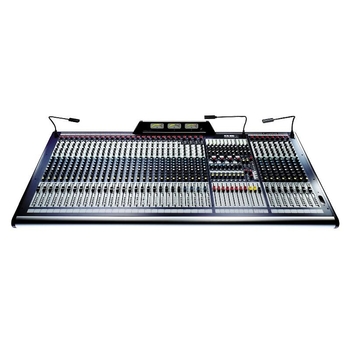

Обзор Soundcraft GB8

Универсальные микшеры серии GB 8 имеют от 16 до 48 моноканалов, четыре стереоканала, восемь подгрупп, восемь вспомогательных шин, стереофонический главный микс, главную моношину, коммутационную матрицу с четырьмя выходами, систему солирования, систему прослушивания. На каждом моноканале есть симметричный микрофонный вход (XLR), индивидуальный выключатель и светодиодный индикатор фантомного питания напряжением +48 В, симметричный линейный вход (джек), переключатель инвертирования фазы, регулятор чувствительности, выключатель фильтра верхних частот (частота среза 100 Гц), посыл-возврат (трехконтактный джек), четырехполосный эквалайзер с двумя полупараметрическими серединами, выключатель эквалайзера, светодиодный индикатор пика сигнала (мониторинг осуществляется в двух точках: перед посылом-возвратом и после эквалайзера), переключатель и светодиодный индикатор заглушения, регулятор стереопанорамы, регуляторы уровня посыла на восемь вспомогательных шин, четырехсегментный светодиодный индикатор уровня сигнала, переключатели назначения канала на главный микс, каждую из четырех пар подгрупп и моношину, четыре переключателя группового заглушения, переключатель и светодиодный индикатор префейдерного солирования, фейдер, выход канала (джек) с переключателем постфейдерного сигнала или прямого (то есть снимаемого после фильтра верхних частот, но перед посылом-возвратом).

На каждом стереоканале есть пара симметричных микрофонных входов (XLR), выключатель и светодиодный индикатор фантомного питания напряжением +48 В, пара симметричных линейных входов (джеки), переключатель инвертирования фазы (только для левого канала), переключатели монорежима для левого и правого каналов, регулятор чувствительности, четырехполосный эквалайзер, выключатель эквалайзера, светодиодный индикатор пика сигнала, переключатель и светодиодный индикатор заглушения, регулятор стереобаланса, регуляторы уровня посыла на восемь вспомогательных шин, четырехсегментный светодиодный индикатор уровня сигнала, переключатели назначения канала на главный микс, каждую из четырех пар подгрупп, моношину, четыре переключателя группового заглушения, переключатель и светодиодный индикатор префейдерного солирования моносуммы стереоканала, фейдер.

Есть вход для переговорного микрофона (XLR), который может быть назначен на все восемь подгрупп и четыре пары вспомогательных шин, регулятор громкости переговорного микрофона, генератор тестового тона (частотой 1 кГц), который включается вместо тестового микрофона, четыре пары вспомогательных симметричных линейных входов (джеки) с регуляторами уровня каждой пары, переключателями назначения на главный микс или пару подгрупп с соответствующим номером (каждый из этих входов назначается только на одну подгруппу).

На каждой подгруппе есть посыл-возврат (трехконтактный джек), фейдер, переключатель и светодиодный индикатор постфейдерного солирования, двенадцатисегментный светодиодный индикатор уровня, переключатель назначения на моношину, переключатель назначения на главный микс и регулятор стереопанорамы подгруппы в главном миксе, четыре регулятора уровня посыла на коммутационную матрицу, линейный выход (XLR).

Каждая из вспомогательных шин имеет переключатель префейдерного или постфейдерного режима, регулятор уровня, переключатель и светодиодный индикатор постфейдерного солирования, линейный выход (джек). Подгруппы и вспомогательные шины с соответствующими номерами могут меняться местами (есть индивидуальные переключатели).

Каждая из четырех шин коммутационной матрицы имеет регулятор уровня, переключатель и светодиодный индикатор постфейдерного солирования, линейный выход (джек).

Моношина имеет посыл-возврат (трехконтактный джек), фейдер, четыре регулятора уровня посыла на коммутационную матрицу, линейный выход (XLR).

Каждый из двух каналов главного микса имеет посыл-возврат (трехконтактный джек), фейдер, четыре регулятора уровня посыла на коммутационную матрицу, линейный выход (XLR).

Стереопара альтернативных выходов главной шины (джеки) имеет регулятор уровня, лимитер с выключателем и светодиодным индикатором срабатывания, переключатель добавления к левому и правому каналам сигнала моношины.

Стереопара выходов для записи (джеки и RCA, работают параллельно) имеет регулятор уровня, лимитер с выключателем и светодиодным индикатором срабатывания, переключатель добавления к левому и правому каналам сигнала моношины.

Стереопара входов для фонограммы (RCA) имеет регулятор чувствительности и переключатель назначения на главный микс.

Система прослушивания имеет пару мониторных выходов (джеки) с регулятором уровня, стереовыход для наушников (джек) с регулятором уровня, переключатель суммирования в моно, светодиодный индикатор активности системы солирования. На систему прослушивания может быть назначен главный микс, моношина, стереовход для фонограммы или система солирования, имеющая приоритет в случае ее активации.

Источником сигнала пары двенадцатисегментных светодиодных индикаторов уровня является то, что назначено на систему прослушивания. Источником сигнала еще одного двенадцатисегментного светодиодного индикатора уровня является моношина или система солирования, имеющая приоритет в случае ее активации.

В мастер-секции также есть четыре переключателя и светодиодных индикатора группового заглушения. Эти переключатели заглушают сразу все каналы, на которых нажаты кнопки группового заглушения с соответствующими номерами.

Кроме того, есть дополнительный съемный модуль с тремя большими светодиодными измерителями уровня VU-типа (Meter Bridge), пара светодиодных индикаторов и выключатель питания, разъем (четырехконтактный XLR) для подключения лампочки подсветки JB 0154, встроенный блок питания, гнездо сетевого кабеля, держатель предохранителя, разъем для подключения внешнего блока питания DPS 3, резиновые ножки высотой 10 мм.
