Обзор Mackie 1402 VLZ 4

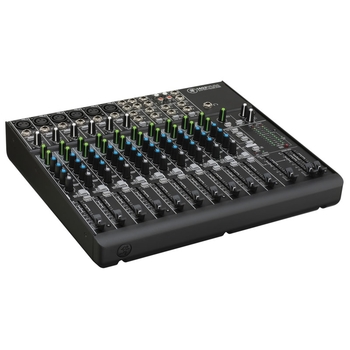

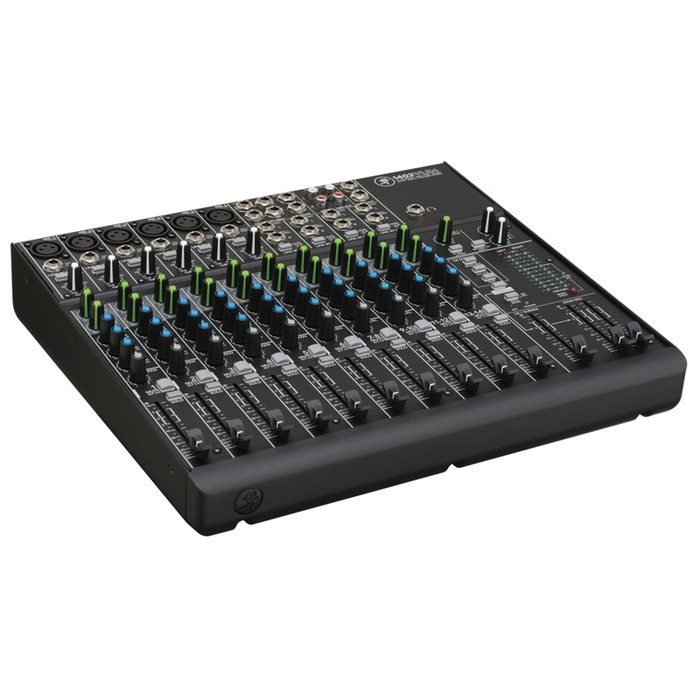

Микшерный пульт MACKIE 1402 VLZ 4 - это чрезвычайно надежный, при этом компактный пульт, который удовлетворит самые взыскательные требования.

Чрезвычайно низкого уровня шумов и взаимопроникновений между каналами удалось достичь за счет использования низкоимпедансной (VLZ) технологии. Она требует применения высококачественных источников питания, способных обеспечивать стабильную работу внутренних контуров. Специалисты фирмы Mackie не сочли возможным поступиться качеством звука в погоне за удешевлением своей продукции. В результате такого подхода микшер укомплектован первоклассными источниками питания, позволяющими на 100% использовать преимущества VLZ-технологии. Конструкция пульта настолько надежна, что вы можете не выключать питание 24 часа в сутки.

Индикационная панель пульта 1402 VLZ 4 состоит из двух 12-сегментных светодиодных линеек. При внешней простоте организации мониторинга, светодиодный дисплей позволяет отслеживать параметры множества различных сигналов.

Все десять линеек пульта выглядят практически одинаково и имеют сходные органы управления. Единственным отличием первых шести является то, что с ними можно коммутировать микрофоны либо монофонические инструменты, и они имеют более широкие возможности по регулировке входной чувствительности. Правые четыре линейки предназначены для подключения стереофонических либо монофонических источников сигнала линейного уровня.

Практически все регуляторы уровней микшеров фирмы Mackie имеют отметку “U”. Если тот или иной регулятор установлена на эту отметку, то при прохождении сигнала через схему данного регулятора, уровень сигнала не изменяется (коэффициент усиления равен единице). Все регуляторы уровней отградуированы в децибелах.

Пульт подключается к сети стандартным 3-контактным кабелем IEC. Переключатель POWER расположен на тыльной панели микшера. Светодиодный индикатор показывает состояние переключателя питания.

Конфигурация пульта 1402 VLZ 4 подходит для большинства стандартных применений, но разработчики фирмы Mackie предусмотрели также и возможность его модификации.

В пульте MACKIE 1402 VLZ 4 можно выделить три зоны:

1. Коммутационное поле (patchbay) - в верхней части лицевой панели. Предназначено для соединения пульта с источниками сигнала (микрофоны, инструменты с линейным уровнем выхода, эффекты) и приемниками (наушники, записывающие устройства, системы звукоусиления). В этой зоне микшера расположены сбалансированные входы MIC с фантомным питанием. Шесть входов LINE IN используют те же контуры, что и микрофонные входы с предусилителем, однако не имеют фантомного питания. Также здесь располагаются MAIN OUTS (основные выходы), TAPE OUTPUT (магнитофонные выходы), разъем PHONES для наушников, выполненные на 1/4” разъемах сбалансированные выходы ALT 3-4, CONTROL ROOM (мониторинг) и AUX SEND 1 и 2 (дополнительные посылы).
2. Вторая зона пульта - линейки каналов (channel strip), это находящиеся в левой части 8 каналов. В этой зоне расположены фейдеры каналов - управляют уровнем сигнала каналов. Все линейки пульта 1402-VLZ имеют 3-полосный эквалайзер: низкочастотный фильтр полочного типа с граничной частотой 80 Гц, среднечастотный колокольного типа с центральной частотой 2.5 кГц и высокочастотный полочного типа с граничной частотой 12 кГц.
3. Третья зона - это выходная секция (output section), правая часть лицевой панели. Фейдер Main Mix (общий микс) управляет уровнем сигналов основных выходов. Расположенные в секции SOURCE переключатели позволяют звукорежиссеру прослушивать любую комбинацию трех источников сигнала: MAIN MIX (общий микс), дополнительная стерео шина ALT 3-4 и TAPE (сигнал с магнитофонного входа). Фейдер CTL ROOM/SUBMIX определяет уровень сигналов, подаваемых на стереофонические выходы CONTROL ROOM и PHONES. Также в этой секции расположено управление SOLO MODE (режим работы кнопок канала SOLO): AFL/PFL.
