Делаем синтезатор своими руками

Синтезаторы, которые продаются в специализированных магазинах, зачастую стоят достаточно дорого, а многие из них имеют функции, которые нужны далеко не всем.

Если вы хотите сэкономить и увлекаетесь электроникой, можно попробовать сделать самодельный синтезатор своими руками.

Как сделать синтезатор своими руками

Существует множество схем изготовления синтезатора – от простейшего аналогового до цифрового. Сегодня вы узнаете, как самостоятельно изготовить полифонический 48-клавишный синтезатор. Аппарат, о котором пойдёт речь, будет построен на основе логической CMOS микросхемы 4060. Она позволит играть аккорды и ноты в 4 октавах. Этого можно достичь за счёт того, что используется 12 генераторов частоты для 12 тонов и 48 генераторов тонов (по одному на каждую из 48 клавиш).

Что потребуется

Необходимые инструменты и материалы

Вам понадобятся следующие инструменты:

  • паяльник;
  • набор отвёрток;
  • комплект шурупов;
  • шуруповёрт;
  • перфоратор.

Что касается материалов, нужно иметь ряд необходимых компонентов и деталей:

  • в качестве клавиатуры можно использовать клавиши от другого синтезатора, который вышел из строя, или от детской игрушки;
  • печатная плата (пластина из диэлектрика, на которой расположены цепи электронной схемы) подходящего размера;
  • плата для клавиш;
  • полный набор проводов и переключателей;
  • корпус можно изготовить из листов пластика или же взять детали от нерабочего синтезатора;
  • 2 звуковых динамика;
  • комплект нужных радиоэлементов и микросхем;
  • усилители;
  • внешний вход;
  • блок питания 7805 (стабилизатор напряжения; максимальный ток – 1.5 А, выход – 5 В; интервал входного напряжения – до 40 вольт).
  • dsPIC (микроконтроллеры), позволяющие использовать дополнительные звуковые эффекты.

Список радиоэлементов

Полный набор необходимых радиоэлементов:

Схема первая. Сюда входят следующие элементы:

  • микросхема 4060N (IC1-IC6) – 6 шт.;
  • выпрямительный диод 1N4148 (D4-D39) – 36 шт.;
  • конденсатор 0.01 мкФ (C1-C12) – 12 шт.;
  • резистор 10 кОм (R1, R4, R7, R10, R 13, R16) – 6 шт.;
  • подстроечный резистор 10 кОм (R2, R5, R8, R11, R14, R17) – 6 шт.;
  • резистор 100 кОм (R3, R6, R9, R12, R15, R18) – 6 шт.

Схема вторая. Необходимые компоненты:

  • линейный регулятор LM7805 (IC 1) – 1 шт.;
  • выпрямительный диод 1N4148 (D1-D4) – 4 шт.
  • конденсатор 0.1 мкФ (C1) – 1 шт;
  • электролитический конденсатор 470 мкФ (C2) – 1 шт.;
  • электролитический конденсатор 220 мкФ (С3) – 1 шт.;
  • резистор 330 Ом (R1) – 1 шт.

Схема третья. В неё входят:

  • аудиоусилитель LM386 (IC1) – 1 шт.;
  • конденсатор 0.1 мкФ (C2) – 1 шт.;
  • конденсатор 0.05 мкФ (C1) – 1 шт.;
  • электролитический конденсатор 10 мкФ (C4, С6) – 2 шт.;
  • резистор 10 Oм (R1) – 1 шт.

Схемы и чертежи

Общая схема конструкции:

Генераторы тона 4060 (в данном случае – схема с шестью выходными тонами)

Блок питания 7805

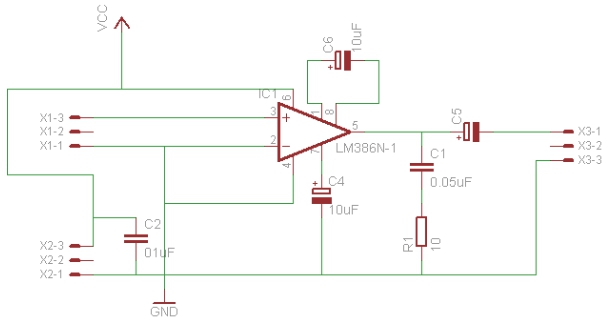

Звуковой усилитель LM386

Пошаговый алгоритм действий

  1. Чтобы собрать синтезатор, нужно выполнить ряд следующих шагов:
  2. Просверлить на клавишах 12 отверстий для креплений.
  3. Подготовить плату для клавиатуры. Необходимо сделать разметку под каждую клавишу, исходя из их размера, и разместить на плате соответствующие микросхемы.
  4. Подготовить печатную плату, зафиксировав на ней радиоэлементы и переключатели.
  5. Прикрепить к днищу корпуса плату для клавиатуры, печатную плату и два динамика, подсоединив ко всем элементам нужные провода.
  6. Установить клавиатуру.
  7. Загрузить на планшет или смартфон приложение gStrings. Оно позволит вам настроить синтезатор на правильную частоту. Поскольку на синтезаторе установлен делитель частоты, достаточно настроить одну любую ноту, а остальные настроятся автоматически.
  8. В пустом пространстве между деталями можно разместить микроконтроллеры dsPIC.
  9. Зафиксировать верхнюю крышку.

Ваш синтезатор готов!

Возможные проблемы и нюансы

Обратите внимание на следующие важные моменты:

  1. В представленном варианте синтезатора используется схема с шестивыходным тоном и частотой от 130 до 1975 Hz. Если вы хотите использовать большее число клавиш и октав, нужно изменить количество тонов и частот.
  2. Для тех, кому нужен более простой синтезатор без полифонии, подходящим вариантом станет микросхема ISM7555.
  3. При малой громкости усилитель LM386 может иногда давать небольшие звуковые искажения. Чтобы этого избежать, можно заменить его на какой-либо стерео усилитель.

FAQ (часто задаваемые вопросы)

Где можно купить необходимые радиоэлементы?

Их можно приобрести в различных интернет-магазинах, к примеру, в магазине электронных компонентов Ampero.

Подойдут ли схемы от старого советского синтезатора?

Старые радиоэлементы пригодны для использования, но в этом случае не стоит рассчитывать на хорошее качество звука и возможности играть аккорды.
Видео на эту тему

Подведём итоги

Кому-то может показаться, что сделать самодельный синтезатор непросто, но это весьма интересный процесс. А когда на этом инструменте зазвучат первые ноты, вы поймёте, что все усилия были затрачены не напрасно!
